Refrigerant

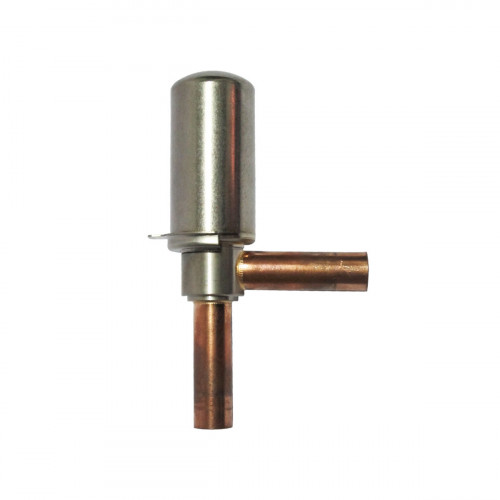

Sanhua Holding Group Co., Ltd. adalah Produsen Kontrol dan Komponen HVAC&R dengan Kualitas Terbaik, Terkemuka dan dengan Harga yang Paling Kompetitif yang Berpengalaman selama Lebih dari 30 Tahun. Karena sudah Teruji, Sanhua adalah Solusi Terbaik untuk HVAC&R, AC Otomotif dan Sistem Manajemen Termal. Sanhua Electronic Expansion Valve DPF-T/S Series Dirancang untuk Mengontrol Penyesuaian secara Otomatis pada Laju Aliran Zat Pendingin, serta Membuat Sistem Bekerja dalam Kondisi Optimal untuk Tujuan Pendinginan atau Pemanasan Cepat. Beroperasi dengan Desain yang Jauh Lebih Canggih untuk Mengontrol Aliran Zat Pendingin yang Memasuki Evaporator Ekspansi Langsung, dan dapat Mengontrol Suhu yang Tepat, juga Lebih Hemat Energi.

FEATURES

Sanhua Electronic Expansion Valve Controller DPF-T/S Digunakan dalam Sistem AC dan Pendingin atau dalam Heat Pumps, juga Dapat Digunakan untuk Inlet Control. Menyediakan Operasi Dua Arah untuk Mengontrol Laju Aliran Refrigeran dalam Mode Pemanasan atau Pendinginan. Electronic Expansion Valve dengan Fitur yang ditawarkan, yaitu:
-    Berlaku untuk Sistem Oil-free (T Series)
-    Ruang Instalasi yang Lebih Kecil: dengan Tinggi Ruang yang Rendah, Volume yang Kecil, serta Berat yang Ringan
-    Desain Jalur Aliran yang Dioptimalkan untuk Mengurangi Kebisingan
-    Dengan Kemampuan Beroperasi secara Cepat dan Hemat Energi
-    Berlaku untuk Sistem Reversible seperti Heat Pump: Aliran Bidirectional

DETAILS

Rated Voltage: 12V DC(± 10%), Rectangular Wave
• Actuating Mode: 4-Phase 8-Step Permanent Magnet
Stepping Motor of Direct-acting Type
• Excitation Mode: 1 ~ 2 Phase Excitation, Unipolar Actuation
• Excitation Rate:
 - Seat Ø 1,3 to 3,2 mm: 30 to 90pps
 - Seat Ø 4,0 to 6,5 mm: 30 to 40pps
• Activation of Self-holding Mechanism: Maintain Excitation in
Stop Position min. 0,1~1,0 sec.
• Min. Motion Time from Completely Open to Completely Closed:
 - Seat Ø 1,0 to 3,2 mm: 6s @ 90pps
 - Seat Ø 4,0 to 6,5 mm: 13s @ 40pps
• Coil Current:
 - Seat Ø 1,0 to 3,2 mm: 260mA/phase (20°C)
 - Seat Ø 4,0 to 6,5 mm: 375mA/phase (20°C)
• Coil Resistance:
 - Seat Ø 1,0 to 3,2 mm: 46 ± 3.7 Ω/phase (20°C)
 - Seat Ø 4,0 to 6,5 mm: 32 ± 3.2 Ω/phase (20°C)
• Insulation Class of Coil: E
• Protection Class: IP 67
• Compatible with Sanhua Controller SEC Series
Type: Electronic Expansion Valve
Part Number:10130035502
Seat Φ (mm) : 4,5
Kv (m3/h) : 0,7
MOP2) [Bar]: 49
MOPD Direct3) [Bar] : 35
MOPD Rev.4) [Bar] : ≥7
Max Cooling Capacity  [kW]
R134A: 57.2
R513A: 48.6
R407C: 78.7
R404A, R507A: 63.9
R410A: 67.7
R452A: 57.6
R32: 126.3
R290: 77.1
R1234YF: 42.6
R1234ZE: 45.4
R454B: 100.9
R454C: 66.3
R455A: 73.1

Sanhua Holding Group Co., Ltd. adalah Produsen Kontrol dan Komponen HVAC&R dengan Kualitas Terbaik, Terkemuka dan dengan Harga yang Paling Kompetitif yang Berpengalaman selama lebih dari 30 Tahun. Karena sudah Teruji, Sanhua adalah Solusi Terbaik untuk HVAC&R, AC Otomotif dan Sistem Manajemen Termal. Pressure Transmitter banyak digunakan di AC, Sistem Pendingin, dan Sistem Heat Pump. Perangkat ini tidak membutuhkan End User Amplification. Pressure Transmitter memungkinkan untuk mengontrol dan menjamin sitem bekerja dengan kondisi Aman dan Stabil.

FEATURES

- Fitur Keseluruhan: Diterapkan pada Digital Circuit dengan Performa Digital Tinggi yang memiliki Good Linear, Temperature Excursion yang kecil, dan Level Akurasi Tinggi dengan besarnya rentang Operasi
- Ukurannya Kecil dan Mudah Diaplikasikan: Model tersedia dengan Lead Wire Direct Connector atau dengan Koneksi Packard dan Molex Socket
- Stabilitas: Superior Pressure Core yang diterapkan, Stabilitas yang baik saat Kontrol Proses yang ketat
- Diversifikasi: Rentang pressure yang berbeda dan level keakuratan yang berbeda

DETAILS

Brand: Sanhua
Type Product: Pressure Sensor
Model Name: YCQB 02L28
Connection Type: 1/4" SAE
Electrical Connection: 4900
Pressure Range: 0-2
Output: 0,5 to 3,5 DC
Maximum Accuracy: ± 0,8 % F.S.
Ambient Temperature: -30°C / +80°C
Relative Humidity: from 0 to 95%
Medium Temperature: -40°C / +120°C
Temperature Range for maximum accuracy: ± 0,8 % F.S. in the range -40°C / +40°C 5,25
Maximum Operating Pressure: 5,25

DIXELL, adalah Perusahaan yang berbasis di Bidang Pendingin milik Emerson Climates Technologies Group. Sejak Lebih dari 20 tahun DIXELL telah Mengembangkan dan Memproduksi Solusi Pengukuran, Kontrol dan Pemantauan Jarak Jauh untuk Pendinginan Komersial dan Industri. Pengontrol Suhu Digital XR Berfungsi untuk Mengontrol dan Mendeteksi Suhu Ruang yang dapat Disesuaikan untuk Mengendalikan Cooler/Heater supaya dapat Mencapai Suhu Rata-Rata yang Diinginkan. Berbasis Mikroprosesor, Cocok untuk diaplikasikan pada Suhu Tinggi, Sedang atau Rendah. Dilengkapi dengan Tiga Relay untuk Mengontrol Kompresor, Defrost berupa Gas Listrik atau Panas, dan Kipas Evaporator secara Optimal.

FEATURES

Fitur dari Temperature Control Dixell – XR adalah:
- Dapat Beroperasi dengan Probe PTC atau NTC
- Memiliki Input untuk Probe Evaporator
- Dilengkapi dengan Alarm Visual dan Bel yang Berkedip
- Setiap Instrumen dapat Dikonfigurasi Sepenuhnya melalui Parameter Khusus dan dapat dengan Mudah Diprogram melalui Keypad
- Gunakan Pengontrol Hanya dalam Batas Pengoperasian untuk Menghindari Perubahan Suhu Mendadak dengan Atmosfer yang Tinggi
- Hemat Energi

DETAILS

Differential: (0,1 ˜ 25,5∞C / 1˜255 ∞F)
Intervention Differential: Set Point
Compressor Cut IN: Set Point + Differential (Hy)
Compressor Cut OUT: The Temperature Reaches the Set Point
Minimum Set Point: (- 50∞C˜SET/-58∞F˜SET): Sets the Minimum Value for the Set Point
Maximum Set Point: (SET˜110∞C/ SET˜230∞F): Set the Maximum Value for Set Point
Thermostat Probe Calibration: (-12.0˜12.0∞C; -120˜120∞F) Allows to Adjust Possible Offset of the Thermostat Probe
Evaporator Probe Presence: n= not Present: The Defrost Stops by Time; Y= Present: The Defrost Stops by Temperature
Evaporator Probe Calibration: (-12.0˜12.0∞C; -120˜120∞F)
Allows to Adjust Possible Offset of the Evaporator Probe
Third Probe Presence (P3): n= Not Present
The Terminal Operates as Digital Input: y= Present: The Terminal Operates as Third Probe.
Third Probe Calibration (P3): (-12.0˜12.0∞C; -120˜120∞F)
Allows to Adjust Possible Offset of the Third Probe
Fourth Probe Presence: (n = Not Present; y = Present)
Fourth Probe Calibration: (-12.0?12.0∞C)
Allows to Adjust Possible Offset of the Fourth Probe
Outputs Activation Delay at Start up: (0˜255min)
This Function is Enabled at the Initial Start Up of the Instrument and Inhibits Any Output Activation for the Period of Time Set in the Parameter
AC Anti-Short Cycle Delay: (0˜50 min) Minimum Interval Between the Compressor Stop and the Following Restart
Percentage of the Second and First Probe for Regulation (0˜100; 100 = P1, 0 = P2 ): it Allows to Set the Regulation According to the Percentage of the First and Second Probe, as for the Following Formula (rtr(P1-P2)/100 + P2)
Compressor ON Time During Continuous Cycle: (0.0˜24.0h; res. 10min) Allows to Set the Length of the Continuous Cycle: Compressor Stays On Without Interruption for the CCt Time can be Used: Instance
Set Point for Continuous Cycle: (-50˜150∞C)
Compressor ON Time with Faulty Probe: (0˜255 min) Time During which the Compressor is Active in case of Faulty Thermostat Probe
With COn=0 Compressor is Always OFF.
Compressor OFF Time with Faulty Probe: (0˜255 min) Time During which the Compressor is Off in case of Faulty Thermostat Probe
With COF=0 Compressor is Always Active
